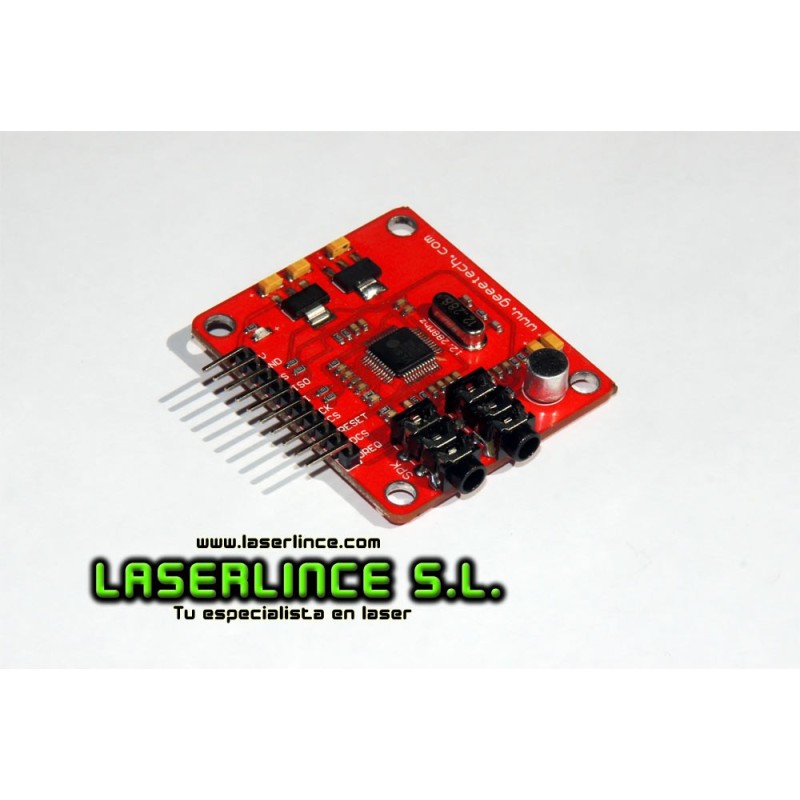

Módulo para reproducción y grabación de audio, lector SD con MP3

Esta pequeña placa se ha diseñado en base al clip VS1053B de VLSI.

El chip VS1053 es un procesador codificador de MP3 capaz de reproducir una gran variedad de formatos de música, incluyendo audio Ogg Vorbis/MP3/AAC/WMA/MIDI.

Para mejorar la calidad de sonido de los auriculares, el VS1053 incluye el procesamiento espacial EarSpeaker que simula con precisión la forma en la que sonaría en una habitación con altavoces estéreo.

Además de ser capaz de decodificar todos los formatos, VS1053 es capaz de grabar en formato de archivo Ogg Vobis.

Incluye conector para tarjetas SD, puede reproducir archivos MP3 desde tarjetas SD.

Compatible con Arduino

Interfaz de SPI, las líneas de señal de control se llevó a cabo

Incluye conector de auriculares estéreo

Incluye un micrófono para la grabación

indicador de encendido

El chip de AMS-1117 3,3V y 2,8V LDO, proporciona hasta 800 mA de corriente

Funciona con un solo pin de fuente de alimentación a 5 VDC

Cristal 12,288 Mhz

Decodifica formatos:

     Ogg Vorbis

     MP3 = MPEG 1 & 2 Audio Layer III (CBR + VBR + ABR)

     MP1 y MP2 = MPEG 1 y 2 capas de audio I & II opcional

     MPEG4 / 2 AAC-LC + (PNS), HE-AAC v2 (Nivel 3) (SBR + PS)

     Todos los archivos WMA4.0/4.1/7/8/9 (5-384 kbps)

     Audio sin pérdidas FLAC con software plugin (hasta 24 bits, 48 kHz)

     WAV (PCM + IMA ADPCM)

     General MIDI 1 / formato SP-MIDI 0

Codifica formatos de mic/line

     Ogg Vorbis con software plugin

     IMA ADPCM

     16 bits PCM

Haz clic aquí para descargar la hoja de especificaciones técnicas o datasheet

<a href="/datasheets/VS1053MP3datasheet.pdf">icono_datasheet</a>
