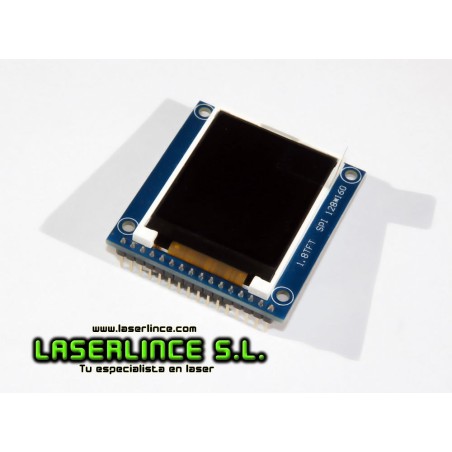

Pantalla TFT LCD 1,8’’ con adaptador para tarjeta SD

Pantalla TFT LCD 1,8’’ con adaptador para tarjeta SD.

Tamaño: 1,8 pulgadas.

Pixeles: 128*160.

Compatible con el sistema Arduino .

Incorpora el controlador LCD ST7735R.

Interfaz SPI Bus.

Compatible con TTL 5, 5V/3,3V, puede ser utilizado en el sistema de 5V/3.3V IO de Arduino directamente.

Incorpora conector de tarjeta SD .

Puede ser utilizado en las plataformas MCUs, ARMs, CPLD, FPGA, DSP.

PINES:

GND: Tierra

SD_CS: chipselect para tarjeta SD, activa en low

LCD_CS: chipselect para LCD, activa en low

SCLK: SPI Reloj

MOSI : SPI Master out, Slave in

MISO : SPI Master in, Slave out

RS: Selección del comando / Datos

RESET: Reset del controlador LCD, activa en low

BKL: Luz de fondo de LCD, activa en low

VCC: Entrada de energía 5V
